Memiliki mobil listrik (EV) di rumah menuntut kesiapan infrastruktur kelistrikan yang mumpuni. Salah satu pertanyaan yang paling sering diajukan oleh pemilik EV baru adalah: “Bolehkah kabel grounding untuk Charger EV digabung dengan sistem grounding rumah yang sudah ada?”
Jawaban singkatnya: Sangat tidak disarankan. Menggabungkan keduanya dapat memicu risiko keamanan, baik bagi kendaraan Anda maupun penghuni rumah. Mari kita bedah alasannya secara mendalam.
Mengapa Grounding EV Sangat Krusial?
Meskipun secara teori terlihat praktis karena hanya perlu menarik satu jalur, ada tiga risiko utama yang mengintai:
1. Masalah Noise dan Integritas Data: Mobil listrik berkomunikasi dengan charger melalui sinyal digital yang sangat sensitif. Jika grounding digabung dengan perangkat rumah tangga (seperti pompa air, AC, atau mesin cuci), “noise” elektrikal dari perangkat tersebut dapat mengganggu komunikasi pengisian daya. Akibatnya, pengisian sering terputus atau muncul pesan error.
2. Potensi Tegangan Sentuh (Stray Voltage): Jika terjadi kegagalan fungsi pada salah satu peralatan rumah tangga yang mengakibatkan kebocoran arus ke tanah, arus tersebut bisa “berbalik” menuju bodi mobil listrik Anda jika menggunakan jalur pembumian yang sama. Ini sangat berbahaya saat seseorang menyentuh mobil.
3. Standar Regulasi (PUIL): Di Indonesia, PUIL (Persyaratan Umum Instalasi Listrik) menyarankan pemisahan beban berat atau beban khusus untuk memastikan stabilitas sistem. Pengisian daya EV dikategorikan sebagai beban kontinu tinggi yang memerlukan perhatian khusus.
Solusi Terbaik: Dedicated Grounding
Sangat direkomendasikan untuk memasang Dedicated Grounding khusus untuk Wallbox Charger Anda. Berikut adalah spesifikasi idealnya:
- Nilai Resistansi: Sebaiknya di bawah 5 Ohm (beberapa produsen mobil bahkan mensyaratkan di bawah 2 Ohm).
- Kedalaman Rod: Menggunakan batang tembaga (grounding rod) yang ditanam secara terpisah dari titik pembumian utama rumah.
- Jarak Antar Grounding: Minimal berjarak 3 hingga 5 meter dari titik grounding rumah untuk menghindari interferensi.

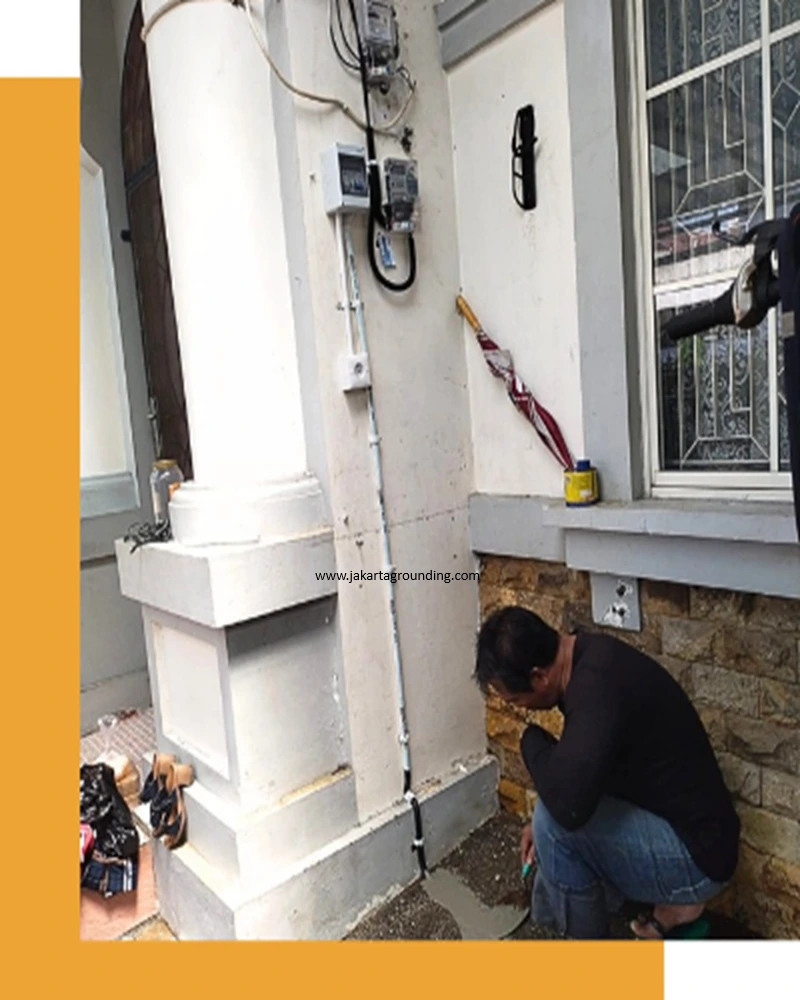

Skema Pemasangan Grounding EV yang Benar
Untuk memastikan keamanan maksimal, pemasangan tidak boleh dilakukan sembarangan. Berikut adalah langkah-langkah teknis yang biasanya dilakukan oleh instalatur profesional:
1. Penentuan Titik Bor: Mencari area tanah yang memiliki kelembapan stabil (bukan tanah urukan atau berpasir kering) agar konduktivitas maksimal.
2. Penanaman Ground Rod: Menggunakan batang tembaga murni (Solid Copper) atau Copper Bonded. Jika kedalaman 3 meter belum mencapai target < 5 Ohm, teknisi mungkin akan menambah titik pembumian menggunakan sistem paralel.
3. Koneksi ke Panel EV: Kabel grounding dari tanah ditarik langsung menuju terminal Earth di dalam Wallbox atau panel distribusi khusus EV (Sub-panel), tanpa "mampir" ke panel utama rumah.
4. Pengukuran Akhir: Menggunakan alat Earth Tester. Jika hasil pengukuran menunjukkan angka yang tinggi, pengisian daya mobil listrik seringkali akan gagal karena sistem proteksi mobil mendeteksi adanya risiko.Apa yang Terjadi Jika Grounding Charger di Gabung Dengan Grounding Rumah
Bayangkan sistem grounding sebagai pipa pembuangan air. Jika Anda menggabungkan pipa pembuangan limbah berat (EV) dengan pipa kecil rumah tangga, saat terjadi “banjir” (lonjakan arus), air kotor tersebut bisa meluap kembali melalui lubang pembuangan di dalam rumah (perangkat elektronik lain).
Dengan memisahkan jalur, Anda memastikan bahwa jika terjadi masalah di sisi mobil, dampaknya tidak akan merambat ke TV, kulkas, atau komputer Anda, begitu juga sebaliknya.
Tips Perawatan Sistem Grounding EV
Sistem pembumian bukanlah instalasi “ “. Kualitas tanah bisa berubah seiring cuaca dan waktu. Berikut tips perawatannya:
- Pengecekan Berkala: Lakukan pengukuran ulang nilai resistansi setiap 1 tahun sekali, terutama saat memasuki musim kemarau panjang di mana tanah cenderung kering.
- Cek Oksidasi: Pastikan sambungan antara kabel dan baut di ujung ground rod tidak berkarat atau kendor. Gunakan grease pelindung jika diperlukan.
- Gunakan Kabel yang Sesuai: Gunakan kabel tipe NYA atau NYY dengan ukuran minimal sama dengan kabel fasa (biasanya minimal 6mm atau 10 mm tergantung daya charger).
FAQ Grounding Mobil Listrik
- Apakah pengisian daya tetap jalan jika grounding tidak bagus? Sebagian besar portable charger atau wallbox pintar akan melakukan proteksi dan menolak mengisi daya (Fault) jika grounding buruk.
- Apa tanda grounding EV bermasalah? Muncul lampu indikator merah pada charger, atau ada sensasi “kesemutan” saat memegang bodi mobil.
Penutup: Investasi Keamanan untuk Masa Depan
Mengalokasikan sedikit biaya tambahan untuk membuat jalur grounding mandiri bagi Charger EV adalah keputusan cerdas. Ini bukan hanya soal mengikuti aturan teknis, tetapi tentang menjaga aset berharga Anda—yaitu mobil listrik—dan keselamatan keluarga di rumah.
Jangan mempertaruhkan investasi mobil listrik Anda dan keamanan keluarga demi menghemat biaya kabel. Pemisahan sistem grounding antara rumah dan Charger EV adalah langkah wajib. Dengan sistem grounding yang mandiri, proses pengisian daya akan lebih stabil, cepat, dan yang terpenting, aman dari risiko arus bocor.
Tips Tambahan: Selalu gunakan jasa teknisi bersertifikat atau teknisi resmi dari penyedia charger untuk memastikan nilai resistansi grounding Anda telah diukur menggunakan Earth Tester.
