MCB dan ELCB Penting Untuk Keamanan Grounding Charger EV
Memiliki mobil listrik (EV) di garasi rumah tentu memberikan kenyamanan luar biasa. Namun, memasang home charging bukan sekadar menyambungkan kabel ke stopkontak. Anda harus memahami bahwa sistem perlindungan elektrikal seperti MCB dan ELCB sangat krusial untuk mencegah risiko kebakaran dan sengatan listrik.
Pasang Home Chager Mobil Listrik Harus Memperhatikan Keamanan
Memasang charger EV di rumah memerlukan perencanaan matang. Pastikan teknisi Anda memasang MCB dan ELCB berkualitas tinggi untuk menjamin keamanan operasional. Jangan kompromi dengan keselamatan hanya demi menghemat biaya instalasi, karena perlindungan elektrikal adalah investasi jangka panjang bagi pemilik kendaraan listrik.
Tentu, mari kita bedah lebih dalam mengenai aspek teknisnya. Untuk memastikan instalasi Anda tidak hanya “jalan”, tapi juga memenuhi standar keamanan industri, Anda perlu memperhatikan tipe dari perangkat proteksi tersebut. Keamanan elektrikal adalah jantung dari ekosistem kendaraan listrik. Dengan memahami fungsi MCB dan ELCB, serta memastikan sistem grounding terpasang sempurna, Anda dapat menikmati kecanggihan teknologi masa depan tanpa rasa khawatir.
Fungsi MCB dan ELCB Pada Sistem Charging EV
Mengisi daya baterai mobil listrik membutuhkan daya besar dalam durasi yang lama (biasanya 6-12 jam). Beban konstan ini memberikan tekanan pada instalasi listrik rumah. Tanpa sistem proteksi yang tepat, risiko overheating atau arus bocor dapat membahayakan penghuni rumah dan unit kendaraan itu sendiri.
Peran MCB: Melindungi dari Beban Berlebih
MCB (Miniature Circuit Breaker) berfungsi sebagai gardu pertahanan pertama. Alat ini bekerja dengan cara memutus arus listrik secara otomatis jika terjadi:
- Beban Berlebih (Overload): Saat charger menarik arus lebih besar dari kapasitas kabel.
- Hubungan Arus Pendek (Korsleting): Kerusakan pada kabel yang memicu lonjakan arus ekstrem.
Menggunakan MCB dengan rating yang tepat memastikan kabel instalasi tidak panas dan meleleh saat proses pengisian daya berlangsung.
Perhitungan Kapasitas MCB yang Ideal
Menentukan rating MCB tidak boleh sembarangan. Anda harus menggunakan rumus daya dasar untuk memastikan MCB tidak sering turun (tripping). Untuk pengisian daya yang stabil, gunakan aturan 125% dari beban kontinu.
Jika Anda menggunakan Casan Portable Charger 2 Kv atau Wallbox 7 Kw pada tegangan 220V, maka arusnya adalah:
Dalam hal ini, Anda sebaiknya menggunakan MCB 40A dengan kabel minimal berukuran 6mm² untuk menghindari panas berlebih.
Peran ELCB: Mencegah Sengatan Listrik dan Arus Bocor
Jika MCB melindungi overload beban dan korsleting, maka ELCB (Earth Leakage Circuit Breaker) melindungi nyawa Anda. Dalam ekosistem perlindungan, ELCB mendeteksi adanya kebocoran arus ke tanah.
- Keamanan Pengguna: ELCB akan memutus aliran listrik dalam hitungan milidetik jika ia mendeteksi arus bocor, misalnya saat seseorang menyentuh bodi mobil yang teraliri listrik akibat kerusakan isolasi.
- Standar EV: Produsen kendaraan listrik biasanya mewajibkan penggunaan ELCB (atau RCBO) tipe tertentu yang sensitif terhadap arus searah (DC leakage) agar sistem pengisian daya tetap aman.

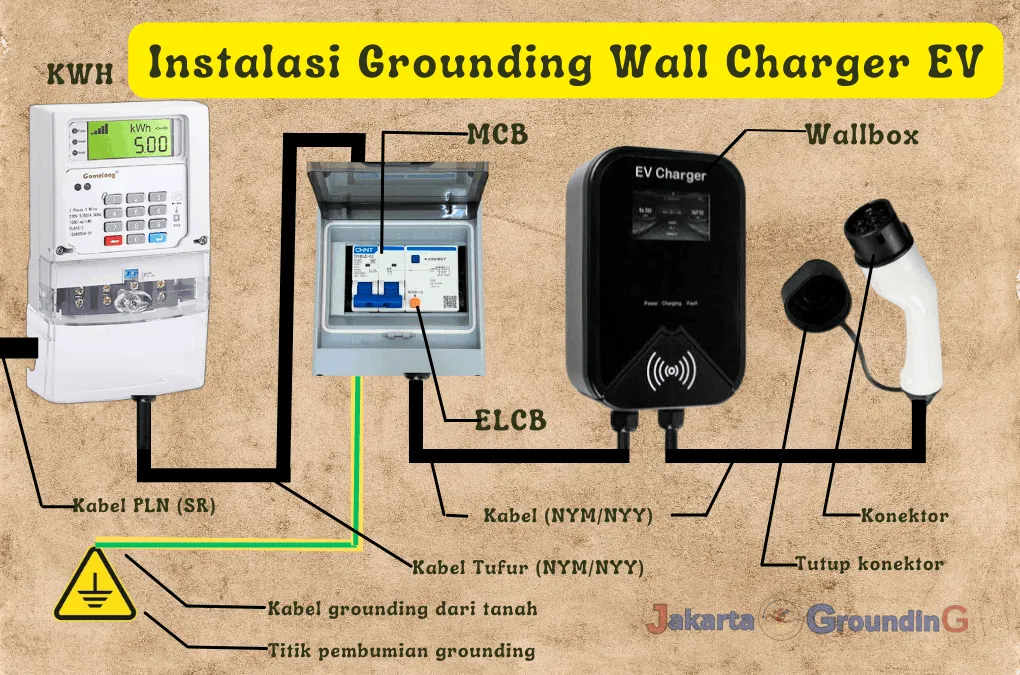

Pemilihan Tipe ELCB/RCCB Yang Tepat Untuk Sistem Charger Mobil Listrik
Tidak semua ELCB diciptakan sama. Untuk kendaraan listrik, penggunaan ELCB standar (Tipe AC) seringkali tidak cukup karena sistem pengisian daya EV dapat menghasilkan arus bocor DC halus yang bisa “membutakan” ELCB biasa.
| Rekomendasi Spesifikasi | Fungsi Khusus |
| Kurva C atau D | Menangani lonjakan arus awal (inrush current) saat pengisian dimulai |
| Tipe A atau Tipe B | Tipe B adalah standar terbaik karena mampu menditeksi kebocoran arus AC maupun DC |
| Tahan panas (NYY atau NYM) | Menahan beban aruskontinu (misal 16A atau 32A) selama berjam-jam |
Cara Menguji Fungsi ELCB Secara Berkala
Perangkat keamanan bisa mengalami kegagalan mekanis seiring waktu. Pemilik EV disarankan melakukan pengecekan mandiri setiap 3-6 bulan sekali:
- Tekan Tombol Test (T): Pada unit ELCB terdapat tombol kecil bertanda “T”. Saat ditekan, tuas harus segera jatuh ke posisi OFF. Ini menandakan sirkuit pemutus arus bocor masih berfungsi.
- Cek Terminal: Pastikan tidak ada perubahan warna (hangus) pada baut pengunci kabel di MCB maupun ELCB.
- Verifikasi Grounding: Gunakan alat ukur khususn grounding (earth tester) atau cek melalui layar panel Wallbox Anda (jika tersedia) untuk memastikan nilai hambatan tetap di bawah 5 Ohm.
Sinergi Sistem Grounding Yang Sempurna
Sistem grounding yang baik adalah fondasi dari semua perangkat keamanan ini. Tanpa jalur pembumian yang kuat, ELCB tidak dapat bekerja maksimal, dan fitur keamanan internal pada mobil listrik Anda mungkin akan menolak proses pengisian daya (charging error).
Pentingnya “Grounding Loop Impedance”
Dalam sistem pentanahan, nilai hambatan tanah (grounding) sangat menentukan. Sebagian besar mobil listrik seperti Hyundai Ioniq atau Tesla memiliki sensor sensitif yang akan membatalkan pengisian daya jika:
- Nilai Grounding > 5 Ohm: Kebanyakan EV memerlukan nilai di bawah ini agar sistem safety mobil aktif.
- Floating Neutral: Jika kabel netral dan ground memiliki beda potensial yang tinggi, charger akan menunjukkan indikator error.
Manfaat Kombinasi MCB, ELCB, dan Grounding:
- Mencegah Kebakaran: Meminimalkan panas berlebih pada titik sambungan.
- Melindungi Investasi: Menjaga komponen baterai dan modul on-board charger mobil tetap awet.
- Kepatuhan Standar: Memenuhi syarat keamanan instalasi listrik domestik dan internasional.
Dampak Jika Mengabaikan ELCB Tanpa Grounding
Banyak orang mengira ELCB tetap bekerja tanpa grounding. Faktanya, grounding adalah jalur evakuasi listrik.
- Tanpa Grounding: Arus bocor akan “diam” di bodi mobil. ELCB baru akan memutus arus setelah Anda menyentuh mobil tersebut (tubuh Anda menjadi konduktor).
- Dengan Grounding: Arus bocor langsung dialirkan ke tanah, dan ELCB akan memutus aliran listrik seketika bahkan sebelum Anda menyentuh kendaraan.
Checklist Instalasi Keamanan Home Charger Mobil Listrik
Jika Anda sedang mengawasi teknisi atau menulis panduan praktis, pastikan poin-poin ini terpenuhi:
- Jalur Khusus (Dedicated Circuit): Jangan mencampur jalur charger EV dengan pompa air atau AC. Arus harus mengalir langsung dari panel utama ke Wallbox.
- Kekencangan Baut Terminal: Sambungan yang longgar pada MCB adalah penyebab utama kebakaran (arc fault) karena panas yang terakumulasi.
- Proteksi Petir (Surge Arrester): Tambahkan perangkat ini untuk melindungi modul elektronik mobil yang mahal dari lonjakan listrik akibat sambaran petir di sekitar jaringan PLN.
Catatan Penting: Penggunaan kabel extension biasa sangat dilarang untuk pengisian EV karena risiko leleh akibat beban arus yang tidak sesuai kapasitas kabel.
Mengintegrasikan MCB dan ELCB yang tepat bukan sekadar formalitas, melainkan syarat mutlak. Dengan proteksi yang benar, Anda melindungi tiga aset sekaligus: Rumah Anda, Mobil Listrik Anda, dan Keselamatan Keluarga Anda.
