Sistem grounding merupakan komponen paling krusial dalam instalasi penangkal petir. Tanpa sistem pembumian yang benar, arus listrik dari sambaran petir tidak bisa disalurkan ke dalam tanah secara sempurna, sehingga berisiko merusak peralatan elektronik hingga membahayakan keselamatan bangunan.
Bagi Anda yang ingin memasang sistem grounding penangkal petir sendiri atau memahami teknis dasarnya, berikut adalah panduan langkah demi langkah yang mudah dan aman untuk diterapkan.
Mengapa Grounding Penangkal Petir Sangat Penting?
Grounding berfungsi sebagai jalur utama untuk mengalirkan muatan listrik bertegangan tinggi dari penangkal petir langsung ke bumi.
Perlindungan Alat Elektronik: Mencegah terjadinya surge (lonjakan arus) yang merusak perangkat rumah tangga.
Keselamatan Penghuni: Mengurangi risiko kejut listrik atau kebakaran akibat lonjakan arus petir.
Standar Kelayakan: Menjaga nilai resistansi tanah tetap ideal, yaitu kurang dari 5 Ohm sesuai standar keselamatan instalasi listrik (PUIL).
Alat dan Bahan yang Dibutuhkan
Sebelum memulai pemasangan, persiapkan beberapa peralatan dan material utama berikut:
- Pipa Galvanis Berdiameter 3/4 in dengan 2 meter perbatang
- Shock pipa untuk menyambung
- Kunci pipa.
- Mata pisau bor berbentuk pipih dan runcing.
- Selang air atau tergantung jauh dekatnya sumber air.
- Kabel konduktor BC
- Stik Grounding Rod.
- Clamp Grounding.
- Kuku Macan
- Box panel + Busbar + sekun.
- Pipa conduit.
- Eart test (Alat ukur Resistansi).
Langkah-Langkah Pasang Grounding Penangkal Petir
Setelah semua peralatan dan material yang dibutuhkan dirasa sudah lengkap, langkah selanjutnya adalah menentukan lokasi titik pembumian, ada beberapa hal yang harus diperhatikan dalam menentukan letak titik pengeboran, diantaranya adalah sebagai berikut:
1. Tentukan Lokasi Pemasangan
Pilih area tanah yang basah, lembap, atau berkadar garam tinggi (seperti dekat area taman atau dekat saluran air). Hindari tanah yang berbatu atau terlalu kering karena memiliki nilai hambatan (resistansi) yang tinggi.
2. Tancapkan Ground Rod ke Dalam Tanah
Buat lubang awal menggunakan linggis untuk mempermudah jalur penancapan.
Tancapkan ground rod secara tegak lurus ke dalam tanah menggunakan palu besar hingga tersisa sekitar 10–15 cm di atas permukaan tanah.
Jika tanah keras, Anda bisa membasahi tanah terlebih dahulu dengan air.
3. Sambungkan Kabel Penangkal Petir
Kupas ujung kabel BC atau kabel penangkal petir yang telah ditarik dari head penangkal petir di atas atap.
Hubungkan ujung kabel tersebut ke ground rod menggunakan klem khusus tembaga.
Pastikan klem terkunci sangat kencang agar aliran listrik tidak terhambat (loss connection).
Solder atau gunakan teknik exothermic welding pada sambungan jika ingin daya tahan yang lebih permanen dan bebas korosi.
4. Lindungi Jalur Kabel dan Sambungan
Bungkus area klem sambungan dengan isolasi kedap air atau lapisi dengan grease (gemuk) agar tidak mudah berkarat.
Pasang bak kontrol (handhole) kecil di area sekitar sambungan ground rod untuk mempermudah pengecekan dan perawatan berkala.
Lindungi jalur kabel di atas tanah menggunakan pipa PVC agar aman dari benturan fisik.
5. Ukur Nilai Hambatan Tanah (Nilai Grounding)
Setelah semua terpasang, ukur nilai resistansi tanah menggunakan Earth Tester:
Jika nilai hambatan di bawah 5 Ohm, instalasi grounding dinyatakan berhasil dan aman.
Jika nilai hambatan di atas 5 Ohm, Anda perlu menambah ground rod baru secara paralel dengan jarak minimal 2 meter dari rod pertama, lalu hubungkan kabelnya.

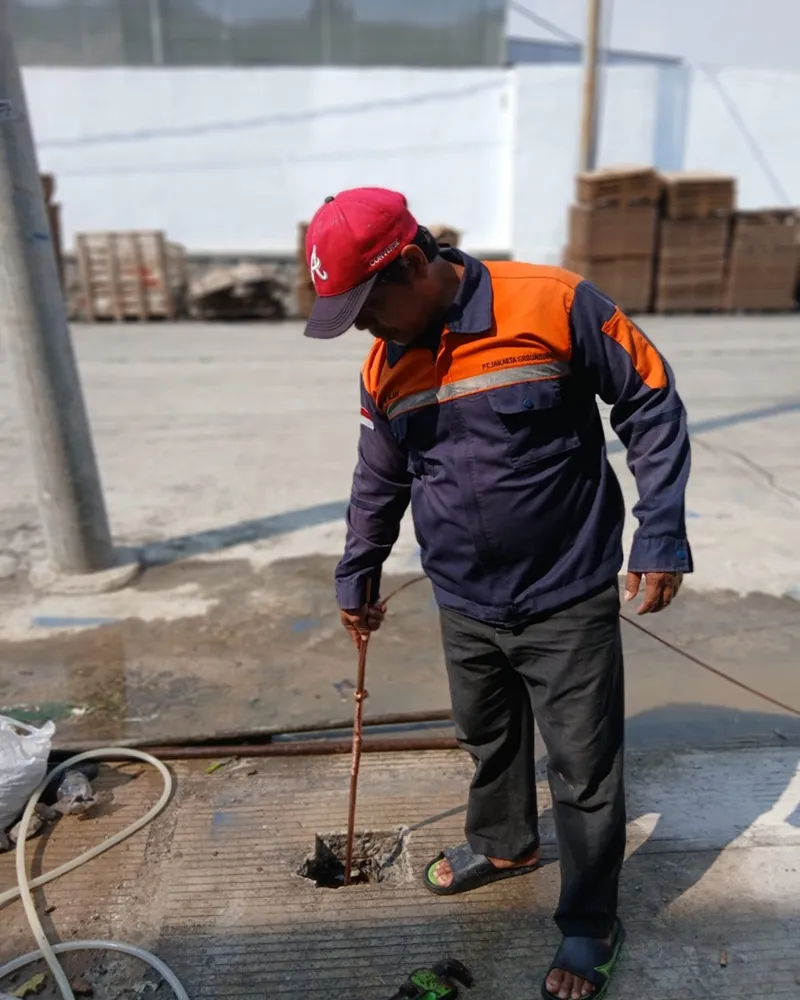

Instalasi Grounding
Setelah pembumian grounding selesai dengan hasil akhir nilai resistansi dibawah 2 ohm, tahap selanjutnya adalah instalasi dimulai dengan menganyam kabel konduktor BC dengan stik grounding rod dan diikata mengunakan klam grounding, pastikan ikatannya kencang, kemudian angkat dan buka sambungan pipa yang masih tertanam di lubang mengunakan kunci pipa, setelah semua pipa terakat dan dilepas dari sambungan masukkan grounding rod kedalam lubang lalu tancap dengan pipa hingga grounding rod benar benar tertanam kuat ditanah, lalu ukur kembali nilai resistansi tahanan jika tidak berubah berarti dalam memasukan batang rod sudah benar.
Hasil Akhir Pembumian Grounding
Selesai sudah tutorial cara Pasang Grounding Penangkal Petir Mudah, silahkan anda kerjakan sesuai dengan panduan ditas yang sudah kami paparkan, namun jika anda tidak yakin bisa mengerjakan sendiri kami sarankan untuk memakai jasa teknisi profesional, hubungi customer service PT.Jakarta Grounding konsultasi gratis dan kami siap membantu anda . .
