Pertanyaan ini sering menjadi perdebatan saat merancang sistem proteksi petir dan instalasi listrik rumah maupun gedung. Jawabannya: secara langsung TIDAK BOLEH (diikat langsung dalam satu kawat tanpa proteksi), tetapi BISA DAN DIANJURKAN secara Equipotential Bonding menggunakan komponen pelindung khusus.
Perbedaan Fungsi Sistem Pentanahan
Meskipun sama-sama menancap ke tanah (ground), memahami perbedaan kedua sistem ini sangat krusial untuk mencegah bahaya kerusakan perangkat elektronik hingga risiko kebakaran saat terjadi sambaran petir karena kedua sistem grounding ini memiliki fungsi dan karakteristik arus yang sangat berbeda:
Grounding Penangkal Petir (External Protection): Dirancang untuk menyalurkan lonjakan arus impuls yang sangat besar (mencapai belasan hingga ratusan ribu Ampere) dari sambaran petir secara mendadak ke bumi.
Grounding Listrik Rumah/Gedung (Internal Safety): Dirancang untuk mengalirkan arus bocor tingkat rendah (miliampere hingga beberapa Ampere) dari peralatan elektronik atau korsleting listrik agar tidak menyengat manusia.
Risiko Menghubungkan Keduanya Secara Langsung (Direct Connection)
Jika kawat down conductor dari penangkal petir disambung langsung ke busbar atau kabel grounding instalasi listrik PLN di dalam rumah tanpa komponen pemisah:
Arus Balik (Backfeed/Induction): Saat petir menyambar head terminal, arus bertegangan sangat tinggi akan mencari jalur berhambatan terkecil. Arus ini bisa berbalik masuk ke instalasi listrik rumah.
Kerusakan Massal Alat Elektronik: Tegangan transien (surge) akan membakar stopkontak, TV, kulkas, komputer, hingga inverter yang terhubung ke grounding listrik.
Potensi Kebakaran & Fatalitas: Lonjakan tegangan ekstrim di dalam dinding rumah dapat menimbulkan percikan api (sparking) pada jalur kabel.
Solusi Standar Standar PUIL & Internasional: Equipotential Bonding
Menurut standar PUIL (Persyaratan Umum Instalasi Listrik) dan standar internasional (IEC 62305 / NFPA 780), pembumian pada bangunan sebaiknya membentuk satu kesatuan beda potensial nol (Equipotential). Namun, caranya bukan dengan menyambung kabel secara acak.
1. Gunakan Grounding Rod Terpisah di Tanah
Sediakan batang grounding (grounding rod) khusus untuk penangkal petir.
Sediakan batang grounding terpisah untuk instalasi listrik PLN.
Beri jarak fisik di dalam tanah (idealnya minimal 5–10 meter) untuk meminimalkan interaksi hambatan tanah.
2. Hubungkan Melalui Surge Protective Device (SPD) / Arrester
Gunakan Surge Arrester (Type 1 / Type 2) pada panel listrik utama.
Arrester berfungsi sebagai “sakelar otomatis”: dalam kondisi normal, arus petir dan listrik terisolasi total. Namun saat terjadi lonjakan tegangan petir, arrester akan mengalirkan tegangan berlebih ke tanah secara aman tanpa merusak peralatan rumah.
3. Batas Resistansi Tanah (Grounding Resistance)
Grounding Penangkal Petir: Wajib < 5 Ohm (semakin mendekati 1 Ohm semakin baik).
Grounding Listrik PLN: Wajib < 5 Ohm sesuai ketentuan PUIL.
Cara Mengukur dan Memastikan Keamanan Grounding
Menggabungkan atau memisahkan grounding tidak akan efektif jika nilai hambatan pembumian (ground resistance) masih di atas standar aman. Untuk memastikan instalasi aman, berikut prosedur teknis yang wajib dilakukan:

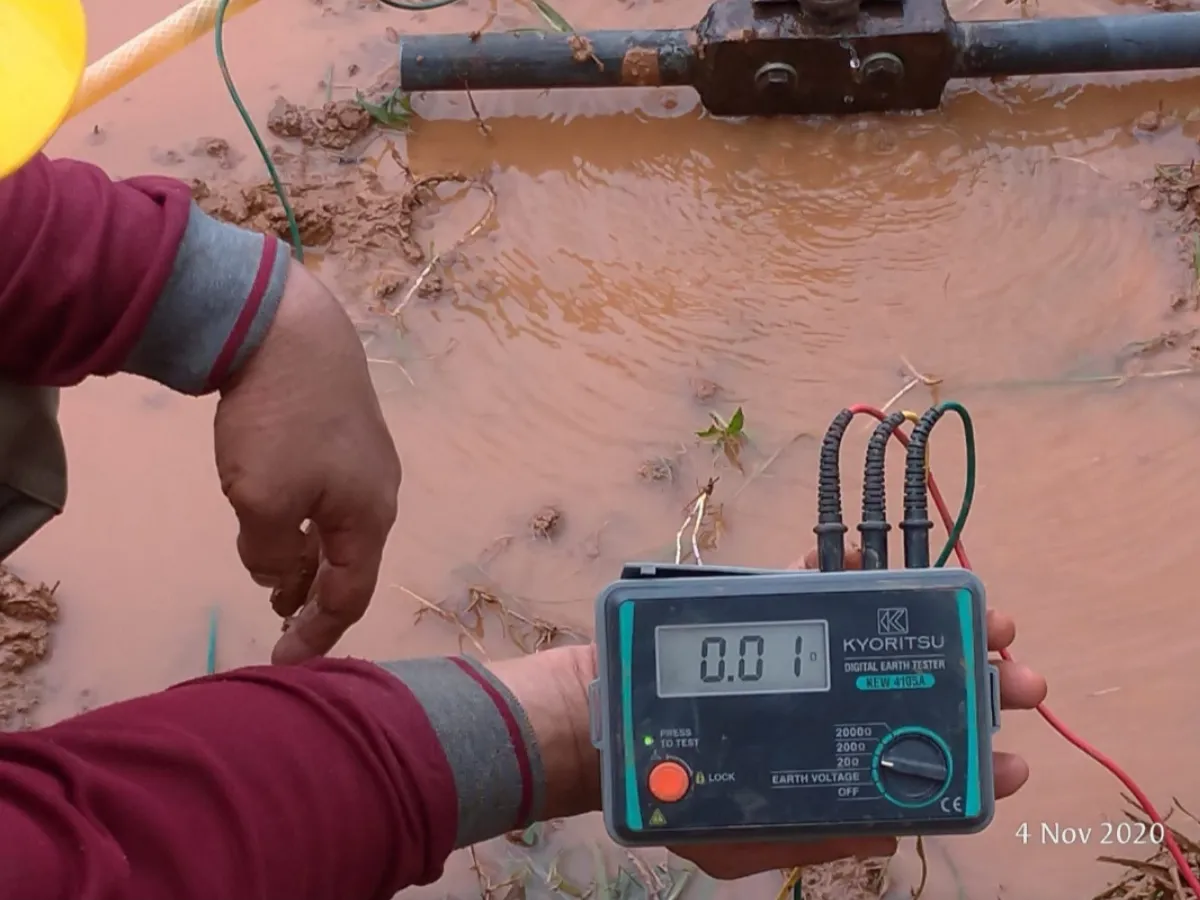

1. Pengukuran Resistansi dengan Earth Tester (Ground Tester)
Alat: Gunakan Digital Earth Resistance Tester (bukan multimeter biasa).
Prosedur: Gunakan metode 3-kutub (3-point/fall-of-potential method) dengan menancapkan dua pasang pasak pembantu (spike) di tanah.
Target Nilai:
Hambatan ideal penangkal petir: maksimal 5 ohm.
Hambatan ideal instalasi listrik: maksimal 5 ohm
2. Penambahan Grounding Enhancer / Bentonit
Jika kondisi tanah berpasir, berbatu, atau kering sehingga sulit mencapai nilai resistansi di bawah 5 ohm :
Gunakan material pengondisi tanah seperti bentonit atau semen konduktif di sekitar grounding rod.
Bentonit menyerap dan mempertahankan kelembapan tanah, yang secara signifikan menurunkan resistansi pembumian.
Langkah Komprehensif Proteksi Internal & Eksternal
Sistem proteksi petir yang sempurna (total lightning protection) harus mencakup dua layer proteksi:
[ Head Terminal (Elektrostatis (ESE)/ Konvensional ]
│
(Down Conductor)
│
â–¼
[ Grounding Rod Penangkal Petir (< 5 Ohm) ]
│
├─── (Equipotential Bonding Bar) ─── [ Grounding Rod Listrik (< 5 Ohm) ]
│ │
(Surge Arrester Type 1+2) (Panel Utama / MCB)
│ │
└───────────────────────────────────────────────┘
Proteksi Eksternal (Penangkal Petir / ESE): Menangkap sambaran petir langsung (direct strike) di atap bangunan dan menyalurkan arusnya ke tanah secara aman melalui kawat penurun (down conductor).
Proteksi Internal (Surge Arrester / SPD): Menahan dan membuang lonjakan tegangan akibat induksi sambaran petir tidak langsung (indirect strike) yang masuk melalui jaringan listrik PLN maupun jaringan komunikasi/data.
Checklist Keamanan Instalasi Penangkal Petir & Listrik
Sebelum mengoperasikan sistem pembumian di bangunan Anda, pastikan checklist berikut terpenuhi:
[ ] Nilai hambatan tanah penangkal petir sudah diukur menggunakan Earth Tester dan hasilnya 5 ohm.
[ ] Kawat down conductor tidak memiliki lekukan tajam (< 90^ derajat) yang dapat memicu percikan loncatan bunga api (side flashing).
[ ] Surge Protective Device (SPD/Arrester) Type 1 atau Type 2 sudah terpasang di panel distribusi listrik utama.
[ ] Sambungan antara kabel grounding dan grounding rod menggunakan klem kuningan (brass clamp) berkualitas atau metode las eksotermis (cadwelding).
[ ] Tidak ada sambungan kawat grounding penangkal petir secara langsung ke kawat arde/stopkontak di dalam ruangan.
Ringkasan dan Kesimpulan Akhir
Menggabungkan kedua sistem pentanahan petir dan listrik PLN secara langsung tanpa perangkat penyekat adalah tindakan berbahaya yang berisiko merusak seluruh peralatan elektronik dan membahayakan keselamatan penghuni.
Cara tepat untuk menciptakan keamanan menyeluruh adalah dengan membangun sistem pembumian terpisah yang dihubungkan melalui penyatuan beda potensial (Equipotential Bonding) dan dilengkapi Surge Arrester pada panel utama.
